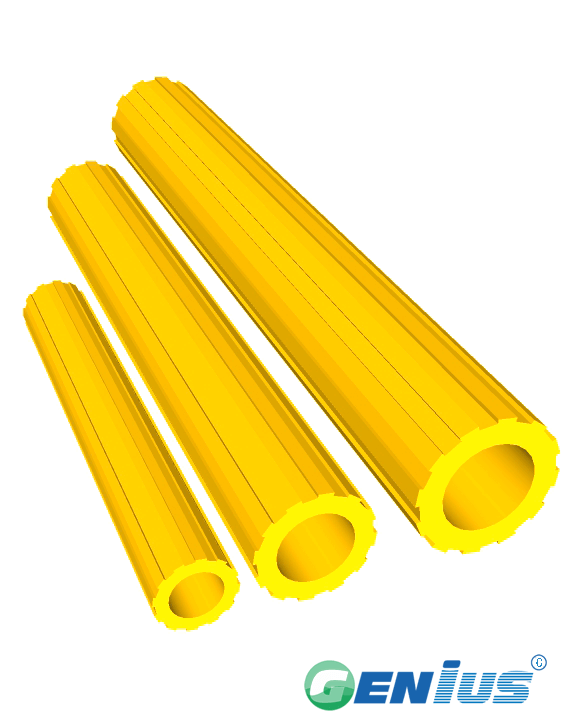

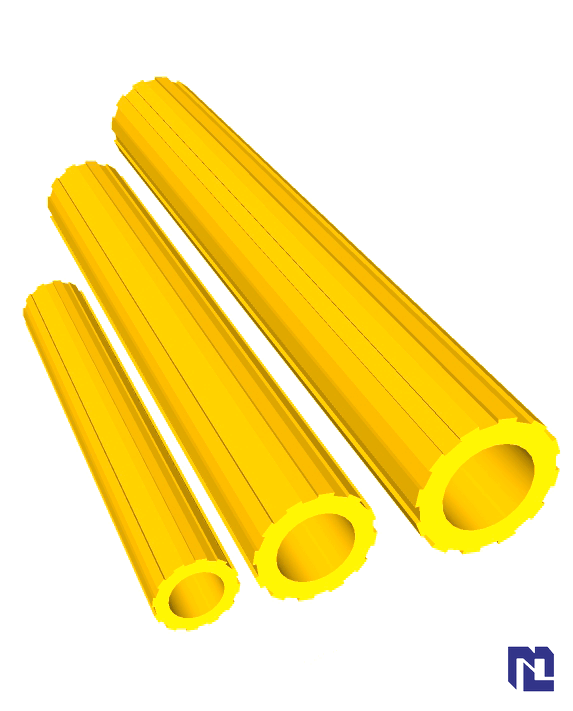

结构型材-梅花管（邻苯）
发起询价
欢迎询价。
Greenlogy TEC
玻璃钢拉挤型材以玻璃纤维增强材料为基材，树脂为粘合剂，玻璃纤维布为包覆增强层，经过充分浸透，在金属模具中加热、成型、固化，由牵引机牵引拉制而成的一种新型复合材料，具有良好的物理性能，广泛应用于高强度、大跨度的场合。

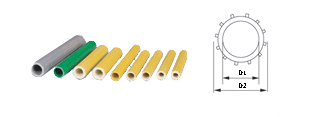

品种 | 尺寸(mm) | 重量(kg/m) | 尺寸(in) | 重量(lbs/in) |
|---|---|---|---|---|
梅花管 | D1*D2*T | D1*D2*T | ||
CT32A | 19*32*6.4 | 1.11 |
3/4" x 5/4" x 1/4" | 2.45 |
CT34A | 19*34*7.5 | 1.3 | 3/4" x 5/4" x 5/16" | 2.87 |
CT32B | 25*32*3.5 | 0.66 | 1" x 5/4" x 1/8" | 1.46 |
CT42 | 29*42*6.4 | 1.35 | 9/8" x 13/8" x 1/4" | 2.98 |
CT45A | 28*45*8.5 | 1.86 | 9/8" x 7/4" x 5/16" | 4.1 |
CT45B | 32*45*6.4 | 1.1 | 5/4" x 7/4" x 1/4" | 2.43 |
CT51 | 51*36*7 | 1.75 | 2" x 3/2" x 1/4" | 3.86 |
CT90B | 71*90*9.5 | 5.7 | 11/4" x 7/2" x 3/8" | 12.6 |
市场
建筑
桥梁与公路
化工
食品与饮料
制造业
金属与采矿
微电子
石油与天然气
制药
电力
纸浆与造纸
休闲
电信
交通运输
水与废水处理
特点：
耐腐蚀
低维护
阻燃
安装成本低
耐重金属腐蚀
长使用寿命
不导电、不导热
高强度重量比
原材料介绍——树脂类型
代号 | 树脂类型 | 阻燃性能 | 推荐使用场合 |
|---|---|---|---|
VEFR-25 | 乙烯基酯型 | 氧指数28及以上 | 酸、碱及其他腐蚀性恶劣环境 |
IFR-25 | 间苯型 | 氧指数28及以上 | VEFR型经济型，性能优良，耐中等酸碱及溶剂 |
OFR-25 | 邻苯型 | 氧指数28及以上 | 一般酸碱环境 |
Application:

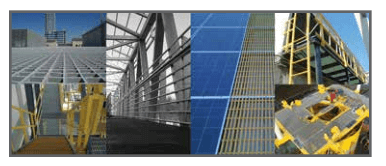

Greenlogy TEC 拉挤玻璃钢结构型材广泛应用于各类场景，兼具耐腐蚀性、高强度、尺寸稳定性和轻质特性，并具有绝热和绝缘性能。耐用的 Greenlogy TEC 型材在传统上选用钢、铝或木质部件的场合可提供多年低维护服务。如今，这些型材常用于过去需要使用不锈钢及其他昂贵部件的高腐蚀性应用。
Greenlogy TEC 型材
力学性能 | ASTM | 单位 | 数值 | 单位 | 数值 |
|---|---|---|---|---|---|
拉伸应力，LW | D-638 | psi | 30000 | kgf/m² | 21092086 |
拉伸应力，CW | D-638 | psi | 7000 | kgf/m² | 4921487 |
拉伸模量，LW | D-638 | 10^6psi | 2.5 | 10^6kgf/m² | 1758 |
拉伸模量，CW | D-638 | 10^6psi | 0.8 | 10^6kgf/m² | 562 |
压缩应力，LW | D-695 | psi | 30000 | kgf/m² | 21092086 |
压缩应力，CW | D-695 | psi | 15000 | kgf/m² | 10546043 |
压缩模量，LW | D-695 | 10^6psi | 2.5 | 10^6kgf/m² | 1758 |
压缩模量，CW | D-695 | 10^6psi | 1 | 10^6kgf/m² | 703 |
弯曲应力，LW | D-790 | psi | 30000 | kgf/m² | 21092086 |
弯曲应力，CW | D-790 | psi | 10000 | kgf/m² | 7030695 |
弯曲模量，LW | D-790 | 10^6psi | 1.8 | 10^6kgf/m² | 1266 |
弯曲模量，CW | D-790 | 10^6psi | 0.8 | 10^6kgf/m² | 562 |
弹性模量 | 全截面 | 10^6psi | 2.8 | 10^6kgf/m² | 1969 |
剪切模量 | --- | 10^6psi | 0.45 | 10^6kgf/m² | 316 |
短梁剪切 | D-2344 | psi | 4500 | kgf/m² | 3163813 |
冲剪 | D-732 | psi | 10000 | kgf/m² | 7030695 |
缺口悬臂梁冲击强度，LW | D-256 | ft.-lbs./in. | 25 | kg/m | 3.46 |
缺口悬臂梁冲击强度，CW | D-256 | ft.-lbs./in. | 4 | kg/m | 0.55 |
不包括圆棒和方棒
物理性能 | ASTM | 单位 | 数值 |
|---|---|---|---|
巴柯尔硬度 | D-495 | --- | 45 |
24小时吸水率 | D-570 | %max | 0.45 |
密度 | D-792 | lbs./in.³ | 0.062-0.07 |
热膨胀系数，LW | D-696 | 10^-6in./in./℃ | 8 |
阻燃性能 | ASTM | 单位 | 数值 |
|---|---|---|---|
隧道试验* | E-84 | 火焰蔓延 | 最大25 |
易燃性* | D-635 | --- | 不燃 |
电气性能 | ASTM | 单位 | 数值 |
|---|---|---|---|
耐电弧性，LW | D-495 | 秒（s） | 120 |
介电强度，LW | D-149 | kv./in. | 35 |
介电强度，PF | D-149 | 伏特/密耳 | 200 |
介电常数，PF | D-150 | @60hz | 5 |
LW=纵向，CW=横向，PF=垂直于层压板表面
*仅适用于 ISOFR 和 VEFR
应用场景
梅花管结构型材兼具强度与耐腐蚀性，适用于化工平台、污水处理、电力设施及海洋工程等场景中的承重支撑与走道骨架，在潮湿、酸碱或盐雾环境下性能稳定。具体工况适配建议，欢迎联系我们获取技术选型支持。
选型指导
选型时需综合考量载荷类型、跨度、支撑间距及环境腐蚀等级，并确认截面尺寸（D1*D2*T）与壁厚是否匹配安装要求，同时可参照重量参数估算结构负荷。若对尺寸或力学性能有疑问，欢迎联系我们获取详细规格书与选型建议。
产品优势
该梅花管采用玻璃纤维增强树脂拉挤成型，具备轻质高强、抗腐蚀、绝缘无磁及免维护等优势，且安装便捷，可有效降低长期使用成本。欲了解更多技术特性，欢迎联系我们索取样品与资料。
询盘引导
如需获取详细规格、批量价格、交货周期或定制要求，欢迎联系我们，我们将根据您的应用场景提供专业建议与报价。
使用环境
- 邻苯型树脂型材（邻苯型树脂）是以玻璃纤维增强材料与邻苯型树脂粘结拉挤成型的玻璃钢结构型材，因此适用于存在湿气和风化的室内外一般结构框架。
- 由于邻苯型树脂基体与玻璃纤维增强材料能够抵抗多种常见工业介质的腐蚀，该型材通常用于化工厂、水处理区域及其他存在潮湿或轻度腐蚀条件的装置中。
- 它通常被选用于会经历雨水、潮湿和温度波动的室外走道、平台和支撑框架，这些场合更倾向采用耐腐蚀、不导电的结构构件而非钢材。
- 典型使用条件为常规工业环境；针对具体安装中的温度、荷载或耐化学性限值，请联系我们获取完整参数表。
定制切割
需要按尺寸或形状交付板材？我们按图纸定制切割 FRP 格栅与型材：预切尺寸、切口树脂封边、按图预钻孔，板材也可按形状下料（切角、开孔），出厂前完成。了解定制切割服务。
