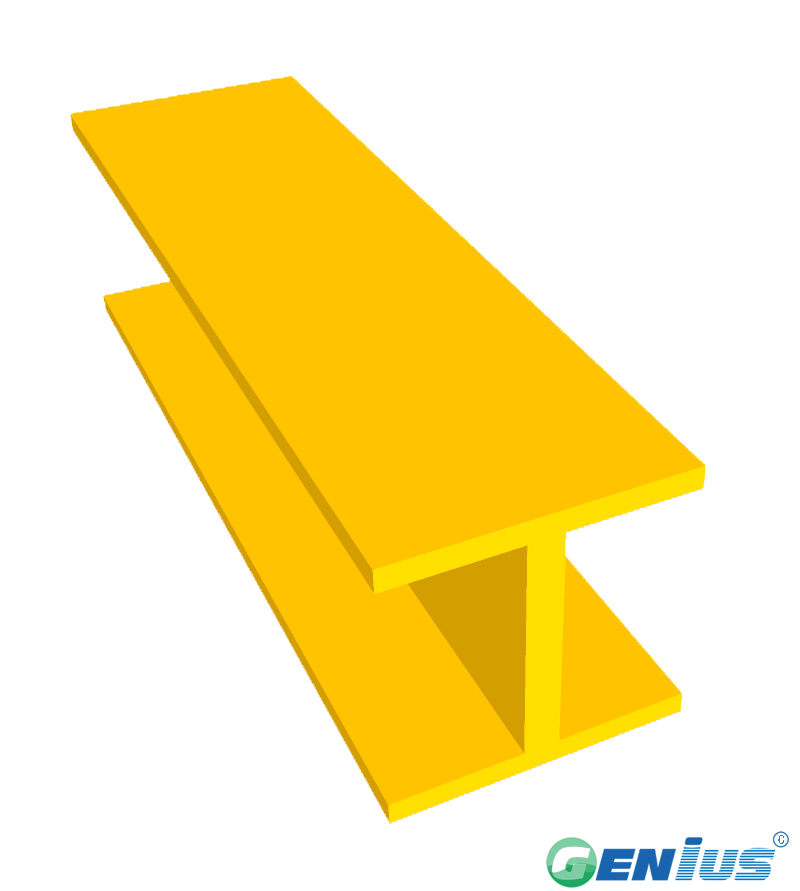

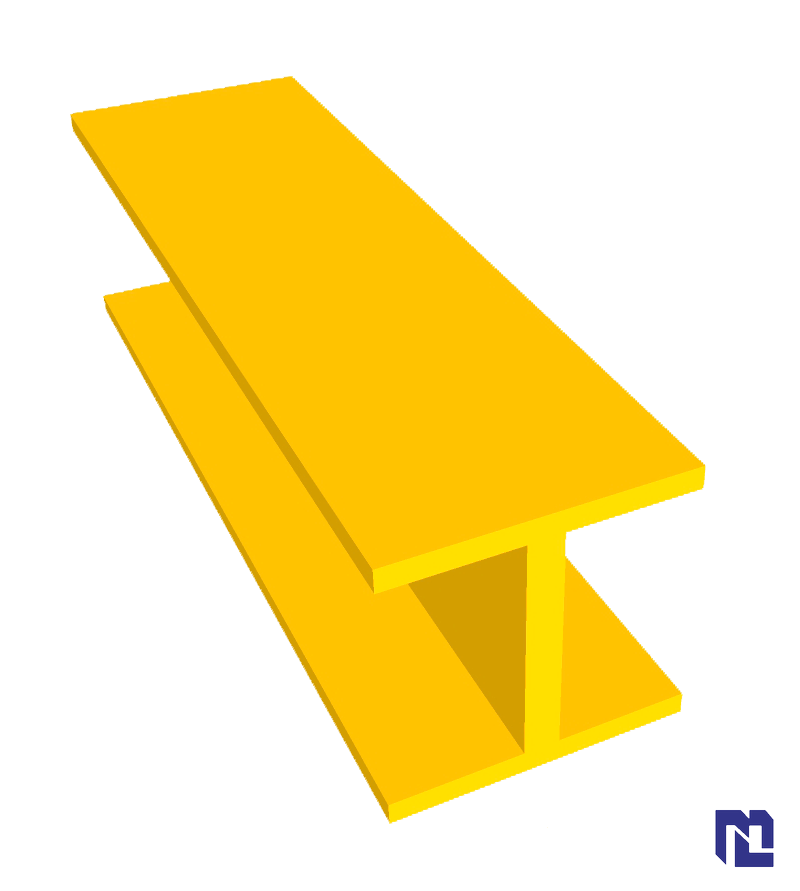

结构型材-H梁
发起询价
欢迎询价。
Greenlogy TEC
玻璃钢拉挤型材以玻璃纤维增强材料为基材，树脂为粘合剂，玻璃纤维布为包裹增强层，经过充分浸透，在金属模具中加热、成型、固化，由牵引机拉引而成的一种新型复合材料，具有良好的物理性能，广泛用于高强度、大跨度的场合。
品种 | 尺寸(mm) | 重量(kg/m) | 尺寸(in)
| 重量(lbs/in) |
|---|---|---|---|---|
H型钢 | A*B*T1*T2 | A*B*T1*T2 | ||
| HB76 | 76*76*6.4*6.4 | 2.67 | 2.99*2.99*0.25*0.25 | 5.73 |
| HB102A | 102*102*6.4*6.4 | 3.59 | 4.02*4.02*0.25*0.25 | 7.91 |
| HB102B | 102*102*8*8 | 4.5 | 4.02*4.02*0.31*0.31 | 9.92 |
| HB152A | 152*152*6.4*6.4 | 5.43 | 5.98*5.98*0.25*0.25 | 11.97 |
| HB152B | 152*152*9.5*9.5 | 8.1 | 5.98*5.98*0.37*0.37 | 17.86 |
| HB203A | 203*203*9.5*9.5 | 10.8 | 7.99*7.99*0.37*0.37 | 23.81 |
| HB203B | 203*203*12.7*12.7 | 14.4 | 7.99*7.99*0.5*0.5 | 31.66 |
| HB203C | 203*203*6.4*6.4 | 7.5 | 7.99*7.99*0.25*0.25 | 16.53 |
| HB254A | 254*254*9.5*9.5 | 13.6 | 10*10*0.37*0.37 | 29.98 |
| HB254B | 254*254*12.7*12.7 | 18 | 10*10*0.5*0.5 | 39.77 |
| HB305 | 305*305*12.7*12.7 | 21.5 | 12.01*12.01*0.5*0.5 | 47.4 |
市场
建筑
桥梁与公路
化工
食品与饮料
制造业
金属与采矿
微电子
石油与天然气
制药
电力
纸浆与造纸
休闲
电信
交通运输
水与污水处理
特点：
耐腐蚀
低维护
阻燃
安装成本低
耐重金属腐蚀
使用寿命长
不导电、不导热
高强度重量比
原材料介绍——树脂类型
代号 | 树脂类型 | 阻燃性能 | 标准颜色 | 推荐使用场合 |
|---|---|---|---|---|
VEFR-25 | 乙烯基酯型 | 氧指数28及以上 | 草绿色、黄色、灰色、橙色 | 酸、碱及其他腐蚀性恶劣环境 |
IFR-25 | 间苯型 | 氧指数28及以上 | 草绿色、黄色、灰色 | VEFR型经济型，具有良好的、适中的耐酸碱和耐溶剂性能 |
OFR-25 | 邻苯型 | 氧指数28及以上 | 草绿色、黄色、灰色 | 一般酸碱环境 |
应用：
Greenlogy TEC 拉挤玻璃钢结构型材广泛应用于各类场合，兼具耐腐蚀、高强度、尺寸稳定和轻质等特点，并具有隔热和不导电性能。耐用的 Greenlogy TEC 型材在传统上指定使用钢、铝或木质构件的领域，可提供多年低维护服务。如今，这些型材常用于高度腐蚀的场合，而这些场合过去往往需要使用不锈钢和其他昂贵部件。
Greenlogy TEC 型材
力学性能 | ASTM | 单位 | 数值 | 单位 | 数值 |
|---|---|---|---|---|---|
拉伸应力，纵向 | D-638 | psi | 30000 | kgf/m² | 21092086 |
拉伸应力，横向 | D-638 | psi | 7000 | kgf/m² | 4921487 |
拉伸模量，纵向 | D-638 | 10^6psi | 2.5 | 10^6kgf/m² | 1758 |
拉伸模量，横向 | D-638 | 10^6psi | 0.8 | 10^6kgf/m² | 562 |
压缩应力，纵向 | D-695 | psi | 30000 | kgf/m² | 21092086 |
压缩应力，横向 | D-695 | psi | 15000 | kgf/m² | 10546043 |
压缩模量，纵向 | D-695 | 10^6psi | 2.5 | 10^6kgf/m² | 1758 |
压缩模量，横向 | D-695 | 10^6psi | 1 | 10^6kgf/m² | 703 |
弯曲应力，纵向 | D-790 | psi | 30000 | kgf/m² | 21092086 |
弯曲应力，横向 | D-790 | psi | 10000 | kgf/m² | 7030695 |
弯曲模量，纵向 | D-790 | 10^6psi | 1.8 | 10^6kgf/m² | 1266 |
弯曲模量，横向 | D-790 | 10^6psi | 0.8 | 10^6kgf/m² | 562 |
弹性模量 | 全截面 | 10^6psi | 2.8 | 10^6kgf/m² | 1969 |
剪切模量 | --- | 10^6psi | 0.45 | 10^6kgf/m² |
316 |
短梁剪切 | D-2344 | psi | 4500 | kgf/m² | 3163813 |
冲剪 | D-732 | psi | 10000 | kgf/m² | 7030695 |
缺口悬臂梁冲击,LW | D-256 | ft.-lbs./in. | 25 | kg/m | 3.46 |
缺口悬臂梁冲击,CW | D-256 | ft.-lbs./in. | 4 | kg/m | 0.55 |
不包括圆棒和方棒
物理性能 | ASTM | 单位 | 数值 |
|---|---|---|---|
巴柯尔硬度 | D-495 | --- | 45 |
24小时吸水率 | D-570 | %最大 | 0.45 |
密度 | D-792 | lbs./in.³ | 0.062-0.07 |
热膨胀系数,LW | D-696 | 10^-6in./in./℃ | 8 |
阻燃性能 | ASTM | 单位 | 数值 |
|---|---|---|---|
隧道测试* | E-84 | 火焰蔓延 | 最大25 |
阻燃性* | D-635 | --- | 不燃烧 |
电气性能 | ASTM | 单位 | 数值 |
|---|---|---|---|
耐电弧性，LW | D-495 | 秒（s） | 120 |
介电强度，LW | D-149 | kv./in. | 35 |
介电强度，PF | D-149 | 伏特/密耳 | 200 |
介电常数，PF | D-150 | @60hz | 5 |
LW=纵向，CW=横向，PF=垂直于层压板表面
*仅适用于ISOFR和VEFR
应用场景
FRP H梁常用于对强度、耐腐蚀与绝缘有要求的承载结构，如平台框架、走道支撑、桥架与化工、水处理、海洋等腐蚀性环境中的梁柱构件。其轻质高强的特点适合大跨度与需要减少维护的场合，欢迎联系我们获取详细规格与报价。
选型指导
选型时可结合跨度、荷载条件、安装方式及使用环境，对照A×B×T1×T2的截面尺寸与单位重量综合评估。若不确定合适规格，欢迎联系我们，由技术团队协助确认详细规格与报价。
产品优势
FRP H梁以玻璃纤维增强材料与树脂拉挤成型，具有轻质高强、耐腐蚀、绝缘及易于切割安装等特性，可减少后期维护。相比传统金属型材，更适合潮湿、酸碱等苛刻环境，欢迎联系我们获取详细规格与报价。
询盘引导
如需了解FRP H梁的截面规格、长度、颜色及配套连接方案，欢迎联系我们，我们将根据您的项目需求提供详细规格与报价。请告知使用环境与数量，以便我们更快响应。
使用环境
- 这些FRP H型梁适用于室内和室外结构应用，其中玻璃纤维增强树脂基体能够抵抗水分和湿气，而不会出现影响钢材的腐蚀问题。
- 典型使用条件包括化工厂、废水处理设施、冷却塔和沿海装置，在这些环境中，拉挤H型梁能够承受腐蚀性介质、盐雾和工业烟气。
- 复合材料结构在工业加工区域常见的温度条件下也能正常使用，在金属型材可能膨胀、生锈或需要频繁涂漆的情况下，仍能保持其形状和承载功能。
- 对于户外走道、平台和扶手框架，H型梁的抗紫外线树脂体系和不导电特性有助于其在潮湿和干燥环境中可靠运行；请联系我们，讨论您的具体使用条件。
定制切割
需要按尺寸或形状交付板材？我们按图纸定制切割 FRP 格栅与型材：预切尺寸、切口树脂封边、按图预钻孔，板材也可按形状下料（切角、开孔），出厂前完成。了解定制切割服务。
